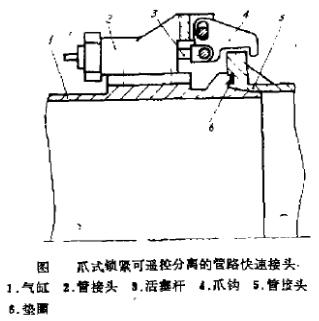

下图是这种类型不锈钢快速接头的一例。

  带锁紧、分离爪的三个作动气缸组件均布在管接头本体的四周，作动气缸组件与本体用螺钉相连。锁紧时，操纵气压使活塞杆左移，爪钩扣紧管接头的法兰端面而锁紧密封。图示为锁紧连接状态。分离时，由二位五通电磁气阀控制，使通向双向作动气缸的控制气换向，活塞杆右移，爪钩同时对不锈钢快速接头的法兰端面（左侧端面）施加分离推力，从而管接头被强制分离。锁紧时靠气动压紧垫圈密封，密封能力取决干压紧力的大小。管接头的两半采用锥面配合，易于对中连接。

  这种不锈钢快速接头由三个作动气缸组件和管接头本体组成，结构简单。锁紧、分离作动气缸是通用组件，可以应用于不同口径的管路接头，有利于通用化、系列化和批量生产。由于靠气体压力压紧密封，所以密封比压稳定。这种管接头也可用于低温管路连接，其密封比压不会因结构或密封垫冷收缩而改变。

  对于大口径管路，该不锈钢快速接头具有结构紧凑的突出优点。因此特别适用于大口径管路气动快速连接与遥控自动分离。
