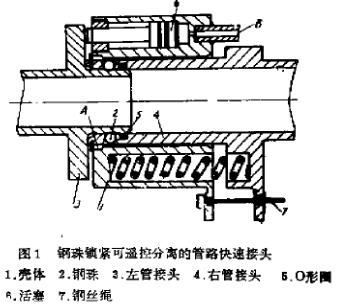

下图1是这类不锈钢快速接头的结构之一。

  这种不锈钢快速接头可以手动连接和分离，也可以气动遥控分离。连接时，手动使壳体右移，钢珠解锁（钢珠向外径方向进入槽A中），管接头的两半相互插入。然后放松壳体，在弹黄力作用下（ 2 或 3 个弹簧均布于四周）壳体左移，使钢珠进入左管不锈钢快速接头的钢珠槽中而锁紧。

  图示为锁紧连接状态，此状态靠O形橡胶圈密封。手动分离时，使壳体右移，钢珠解锁，然后拔出即可。气动遥控分离时，由三位二通电磁气阀控制，从 B 向分离气缸供气（ 2 或 3 个气缸均布于四周），活塞左移，非活塞顶杆对左管不锈钢快速接头法兰端面的反作用力使壳体右移，钢珠解锁，然后使管接头强制分离。

  该管接头也可以用钢丝绳机械牵引强制分离。这种可遥控分离的不锈钢快速接头适用于中小直径管路的快速连接与分离。
